Heat Pump
에너지 절약에 대한 고객의 요구에
최고의 기술로 대응하겠습니다.
난방/ 급탕용

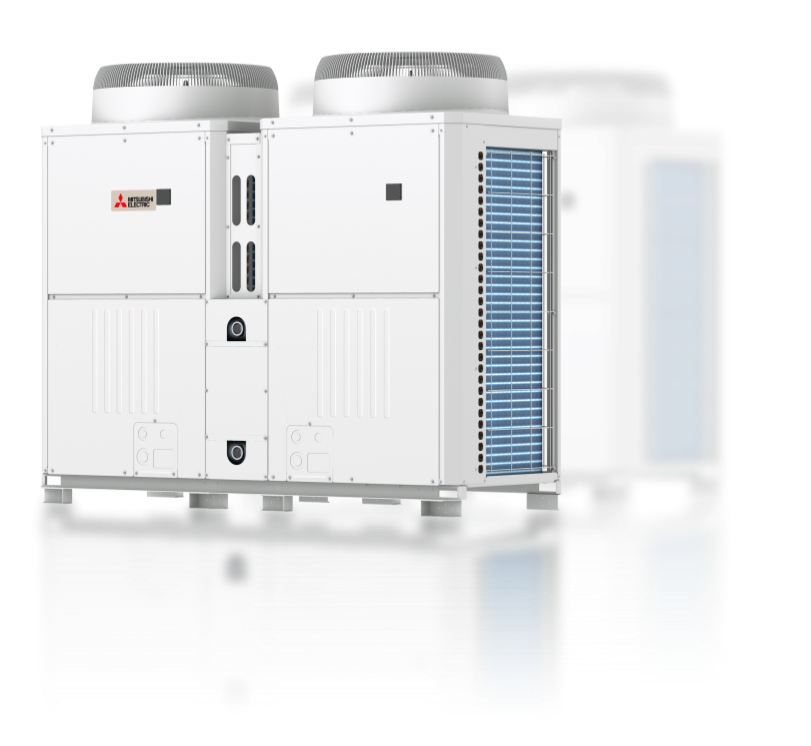

CAHV
CAHV
P500YB-HPB
한냉지형으로 설계된 온수전용 히트펌프는 고온수출탕이 가능 하도록 플래쉬인젝션 회로가 구성되있습니다. 또한 CO2 배출량 삭감이나 에너지 고 효율을 실현하고 환경면에서도 뛰어난 히트펌프입니다.
Products
제품 특징

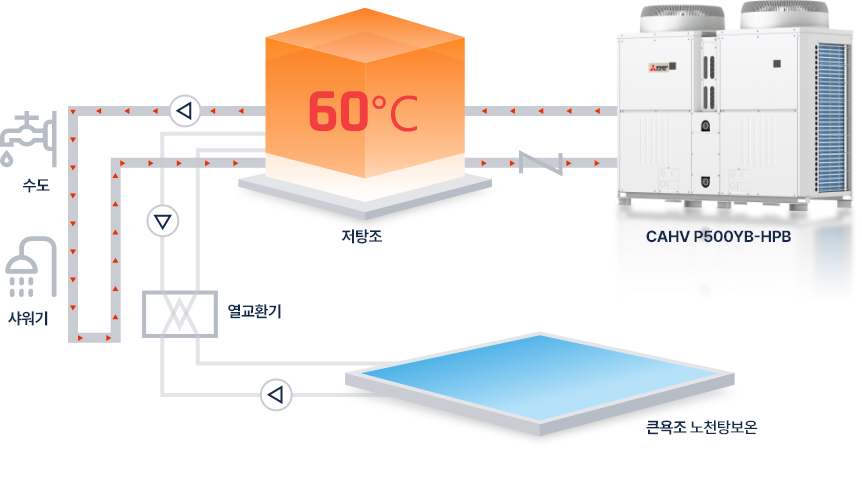

시스템 예시
-
70℃
고효율 운전
인버터 제어에 의한
70℃ 출탕 고효율 순환
가온 운전 실현 -
대규모 시설
산업용 가열, 노천 온천,
큰 욕조의 보온 등 -
-20℃
사용온도범위
외부 온도 -20℃까지
사용범위 확대
(한냉 지 사용 가능) -
대응력 확대
시스템 요구 수량 4,000L
에서 360L로 변경
Technology
플래쉬 인젝션 회로 구성
미쓰비시전기의 최신형 한냉지형에 장착되는 플래쉬 인젝션 회로는
고효율압축기와 더불어 낮은외기조건에서도 용량감소가 적으며
70℃의 고온수 공급이 가능합니다.
고온수를 제공하는 원리
이상 냉매는 A지점에서 액체 냉매와 기체 냉매로 분리됩니다.
압력이 LEV(Linear Expansion Valve, 선형팽창 밸브)에
의해 감소되는 액체 냉매는 HIC 회로에서 열을 교환하고
기체+액체 이상 냉매가 됩니다. 이상냉매는 토출온도 상승을 제어하기 위해 압축기의 인젝션포트로 흘러들어갑니다.
그러므로, 압축기를 통하여 최적의 냉매량이 시스템에 제공될 수 있어서 70℃의 온수를 제공할 수 있습니다.

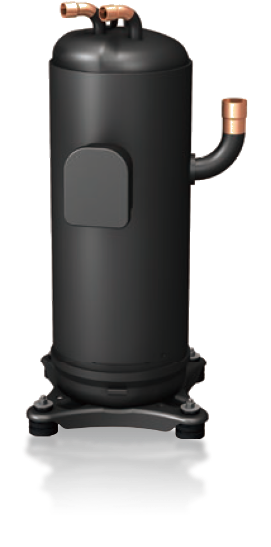

고성능
인버터 압축기
- 새로운 나선형 구조
- 플래시 주입 회로
- 확장 인버터 주파수 제어 하한
-
Comparison of compressor's capacity band
Technology Advances
도입 장점
-
운영 비용 절감
연소식 보일러에서 전기식 히트펌프로
전환하여 운영 비용 절감
-
CO2 삭감
연소식 보일러에 비해
CO2 삭감이 가능
-
전기식 전환
산업용 가열 용도와 노천 온천,
큰 욕조 보온 용도의 연소 식에서
전기식으로 전환 가능.
다양한 사용처
-
Community heating
-
Hotels & health center
-

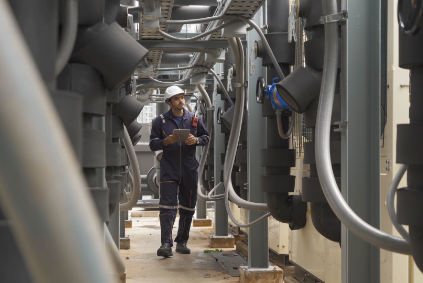

Factory
제품스펙
Specification| 모델 | CAHV P500YB-HPB |
|---|---|
| 능력 | 45~70 kw |
| 냉매 | R407c |
| 전원 | 380V 3ph 4w 60Hz |
| 운전 및 제어 | 인버터방식 |
