Heat Pump

에너지 절약에 대한 고객의 요구에
최고의 기술로 대응하겠습니다.

급탕용

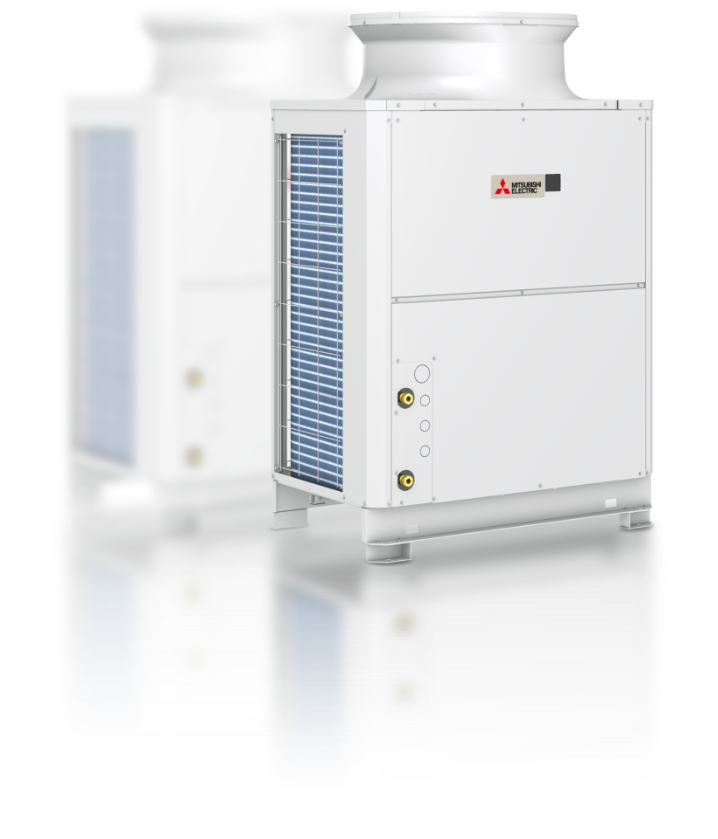

QAHV-
N560YA-HPB

QAHV는 많은 용량의 온수를 만들 수 있도록 특별히 설계되어 온수 수요가 많은 산업시설이나 상업시설에 적합합니다. 미쓰비시 전기의 특허 기술을 적용한 QAHV는 저온의 외부 환경에서도 높은 가열능력뿐만 아니라 매우 안정적인 성능을 자랑합니다.

  • CO2

    친환경냉매 친환경 냉매를 적용(CO2)

  • 고효율 히트펌프로 COP 3.88 달성

  • 90℃

    고온수 공급 90℃ 고온수 공급 가능

  • 안정적인 작동 -25℃저온의 외부 환경
    에서도 안정적인 작동

Technology Advances

에너지 절감과 성능을 동시에

Technology Advances 01
특허기술 적용으로 인한
높은 에너지 절감 효과

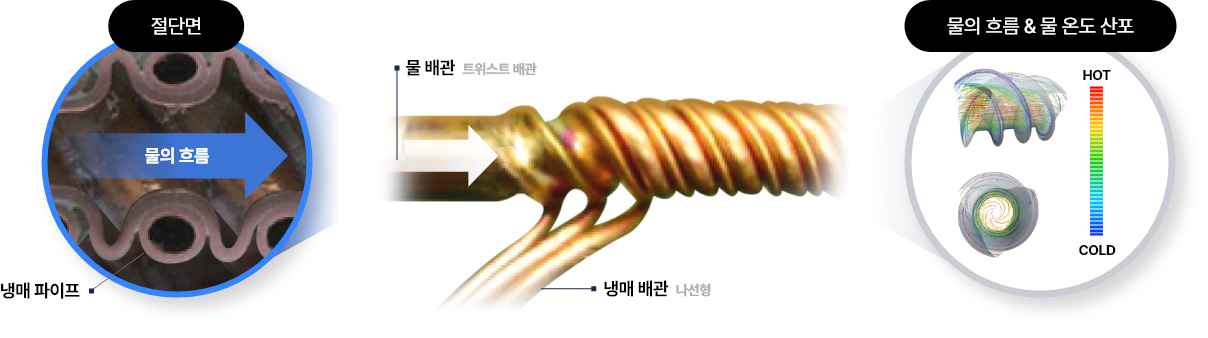

QAHV는 미쓰비시전기의 독특한 기술을 적용한 트위스트 & 나선형 가스 쿨러를 사용합니다.

연결된 3개의 냉매 파이프는 트위스트 워터 파이프에 감겨 열 전달을 극대화 시킵니다.

또한, 트위스트 파이프의 나선형 홈은 물의 난류 효과를 가속화하고, 열교환기 내부의 압력 손실을 줄여 효율을 향상시킵니다.

최신 인버터 스크롤 컴프레서가 장착된 QAHV는 연간 효율을 크게 상승시킬 수 있습니다.

물 배관으로 트위스트 파이프를 사용하는 것과 파이프의 홈을 통해 냉매를 흘려 보내는 것은
열전도 영역을 넓히는데 도움을 주며 더 나은 열전달을 가능하게 한다.
Technology Advances 02
극한 기후에서도
연중 지속적인 고온수 공급을 실현

QAHV는 -3℃의 환경에서도 완벽한 난방 능력을 제공할 수 있다. 거기에

더해 이 설비는 -25℃의 환경에서도 90℃의 온수를 공급할 수 있다.

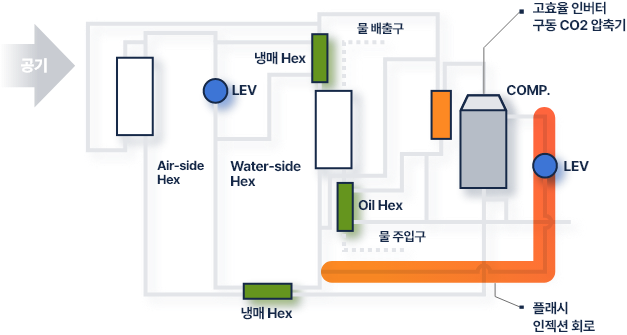

이 설비의 기술적 배경은 안정적인 가동을 실현하기 위해 특별히 설계된

삽입 포트를 통해 압축기를 경유하여 시스템으로 적절한 양의 냉매를

제공하는 플래시 인젝션 회로이다.

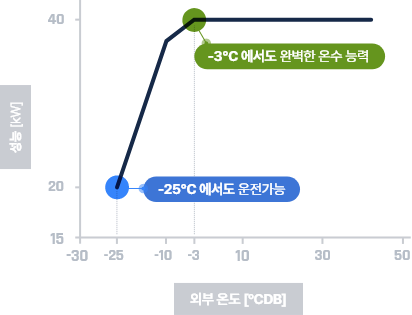

저온에서도 안정적인 온수(급탕) 능력

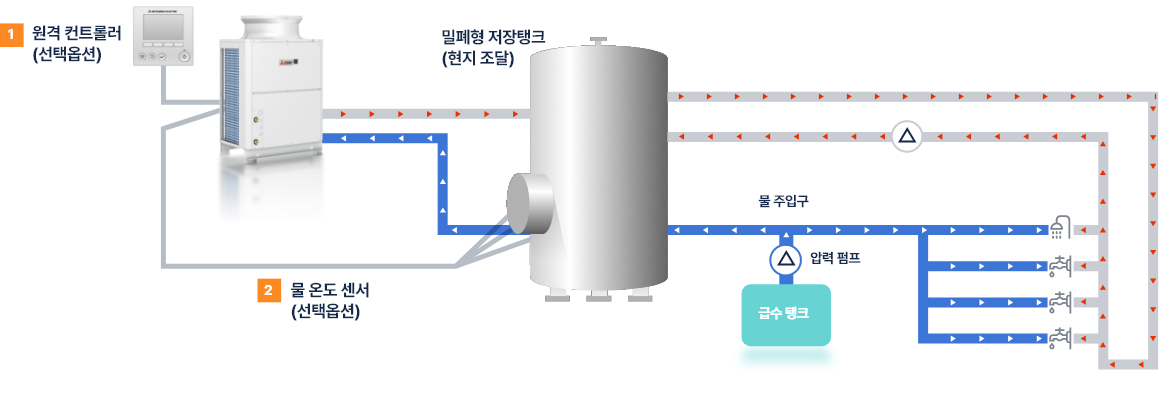

QAHV 시스템 설계도
선택 옵션 부품

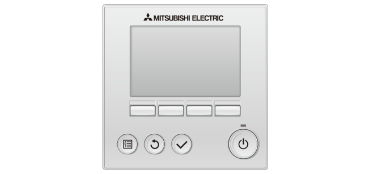

  • 1 원격 컨트롤러 PAR-W31MAA-J

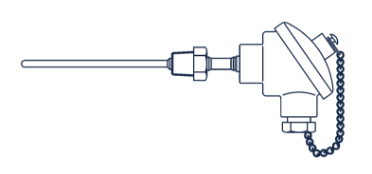

  • 2 물 온도 센서 TW-TH16-E
Technology Advances 03
CO2 (R744)냉매 채택

QAHV는 오존층(ODP=0)을 파괴하지 않아 자연 친화적이고 지구온난화 방지(GWP=1)에도 일조하는 냉매로서 CO2(R744)를 적용했다. 친환경 냉매와 함께 QAHV는 CO2 배출 감소에 공헌한다.

* ODP : 오존파괴지수 | GWP : 지구온난화에 미치는 영향력에 대한 지수(지구온난화 잠재력)

CO2
CO2
제품스펙
Specification
모델 QAHV-N560YA-HPB
능력 40 kw
냉매 CO2(R744)
전원 380V 3ph 4w 60Hz
운전 및 제어 인버터방식
